Plan de construction du
Combattant Indien




Ce cerf-volant constitue le modèle de base utilisé en Inde lors des festivals et dans les combats. Il existe essentielement en deux tailles. Je vous donne ici les cotes du grand modèle. Comme toujours, vous pouvez utiliser des papiers traditionnels ou des matériaux plus modernes comme le tyveck ou le mylar.

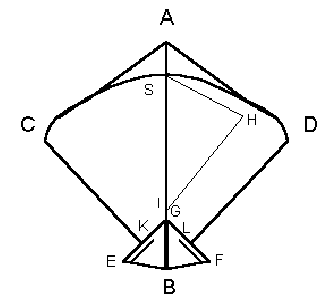

longueur : AB 53 cm
largeur : CD 60 cm
Côtés : AC-AD 41 cm CB-DB 39 cm
Aileron postérieur : EK-FL 8 cm GE-GF 12 cm EB-BF 9 cm GB 11,5 cm
Bridage : AS 9 cm
BI 16 cm
HS 22 cm
HI 29 cm
plis des bouts d'ailes : C-D 1cm X 12 cm
Arc : CSD 76 cm
L'arc est construit à l'aide d'un bambou (3 mm) ou d'une baguette de fibre de verre (2mm).
Cet arc sera collé à l'intérieur des plis des ailes.

Le longeron central est également constitué d'une baguette de bambou.(une baguette de 3X2 mm fera l'affaire.)
Renforcez la pointe du cerf-volant et ajustez la bride : votre cerf-volant est prêt.

© Christophe SALOME Dernière mise à jour 22-Mars-96 christophe@salome-online.com



This kite constitutes the basic model used in India during festivals and in combats. It exists essentially in two sizes. Here, I give you the sizes of the larger model. As usual, you can use traditional paper or more modern materials such as tyvek or mylar.

length : AB 53 cm
width : CD 60 cm
sides : AC-AD 41 cm CB-DB 39 cm
Rear sail : EK-FL 8 cm GE-GF 12 cm EB-BF 9 cm GB 11,5 cm
Bridle : AS 9 cm
BI 16 cm
HS 22 cm
HI 29 cm
Folds at the wing tips : C-D 1cm X 12 cm
Arc : CSD 76 cm
The arc is made out of bamboo (3mm) or a fibreglass rod (2mm).
This arc will be stuck to the inside of the wingtip pockets.

The central spine, similarly, is made out of a piece of bamboo (a piece 3x2 mm will do nicely).
Reinforce the top of the kite and adjust the bridle: your kite is ready.

© Christophe SALOME Last update 22-Mars-96 csalome@dialup.fdn.fr
(Translated from the French by Philip Le Riche)
